一、煤炭碼頭口岸封關圍網設計說明
1、圍網設計依據：依據業主確定方案及總圖要求設計編制。

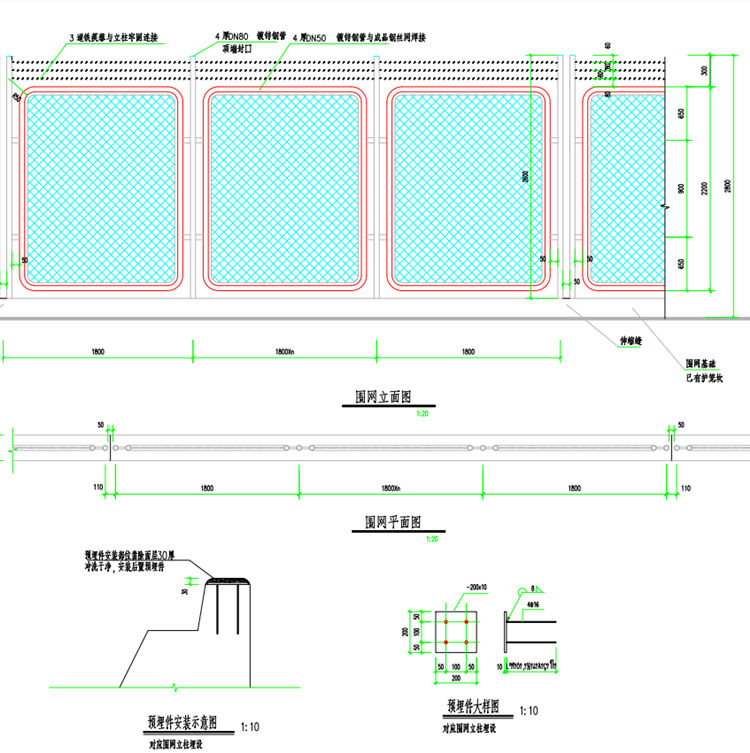

2、圍網絕對標高：圍網標高、圍網長度及定位詳見圍網平面布置圖(圍網超過20米設伸縮縫)。
3、圍網基礎：原有水工護籠坎作為圍網基礎。
4、圍網其他注意事項：圖中尺寸單位在本設計說明及圖紙中均以毫米計，標高以米計；圖中未注明事宜均按現行建筑工程及驗收技術規范進行施工；施工中應注意與各專業圖紙配合并做好預埋件及預留孔洞。
二、煤炭碼頭口岸封關圍網防雷接地說明
1、圍網的接地系統的施工要求參見GB50057建筑物防雷設計規范相關部分。
2、圍網的接地系統利用圍網的固定鋼柱作為接閃器和防雷接地引下線,并將圍網固定鋼柱頂端和底端與防雷裝置連接。同時要求組成圍網的所有鋼結構都應做好焊接并做好防雷側擊和等電位連接的措施。
3、在圍網基礎底部通長敷設1根40x4鍍鋅扁鋼作為接地體,間距10米左右引上作為接地引上線系統此接地上引線(-40x4鍍鋅扁鋼)。在基礎上部與防風網的柱底預埋螺栓焊接連接,并通過柱底預埋鋼板與防風網的鋼立柱相焊接,形成防風網的自然接地系統。
4、防風網的自然接地系統通過防風網的鋼結構相連接形成防風網接地系統,此接地系統實測防雷接地保護電阻不大于10歐姆。
三、煤炭碼頭口岸封關圍網數據說明
1、立柱，DN80鍍鋅鋼管，壁厚4mm。
2、邊框，DN50鍍鋅鋼管，壁厚4mm。
3、網格，50*50mm斜方孔焊接網片。
4、網絲，5.0mm鍍鋅鋼絲。
5、安裝高度，2600mm。
6、安裝間距，1800mm。
