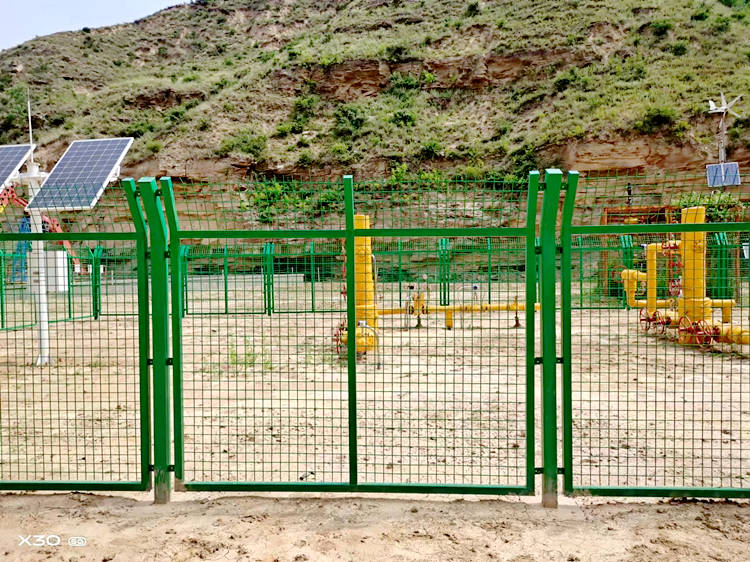

油氣田防翻越鋼制圍欄專業生產廠家
1、防翻越鋼制圍欄平面位置及方位見工藝圖。
2、圖中尺寸以毫米、標高以米計。
3、防翻越鋼制圍欄邊框采用方形鋼管，規格為50*50*3mm，單個防翻越鋼制圍欄模塊居中設豎向加強筋1個，與邊框規格相同。鋼網采用Q195低碳冷拔鋼絲，絲徑4.5mm，網眼50*50mm，防腐采用浸塑處理，包塑1mm以上，兩個防翻越鋼制圍欄模塊之間設一個立柱，防翻越鋼制圍欄模塊與立柱連接詳圖①。鐵件間連接均采用焊接，焊接需挫平磨光。立柱采用方形鋼管，規格80*80*5mm，防翻越鋼制圍欄顏色采用艷綠色。
4、防翻越鋼制圍欄頂部傾斜外翻，向外翻30°。
5、防翻越鋼制圍欄大門高2.15m，寬2.5m，為雙扇門，材質、顏色、規格及做法同圍欄。防翻越鋼制圍欄大門頂部防翻越部分不傾斜，與防翻越鋼制圍欄頂部齊平，長度約為404mm。
6、防翻越鋼制圍欄門鉸鏈做法參見12J003/F19、F22。
7、防翻越鋼制圍欄門外側應設置井場名稱牌和HSE標識牌，左側門扇橫向居中設置井場名稱牌，右側門扇橫向居中設置相關HSE標識牌，井場名稱牌和HSE標識牌上沿距地坪為1.5m。
8、防翻越鋼制圍欄立柱基礎高出地坪50mm，保持水泥本色。
9、防翻越鋼制圍欄形象標識須符合《油氣田地面工程視覺形象設計規范》的規定。
10、防翻越鋼制圍欄場地均不作硬化處理。
