設計說明：

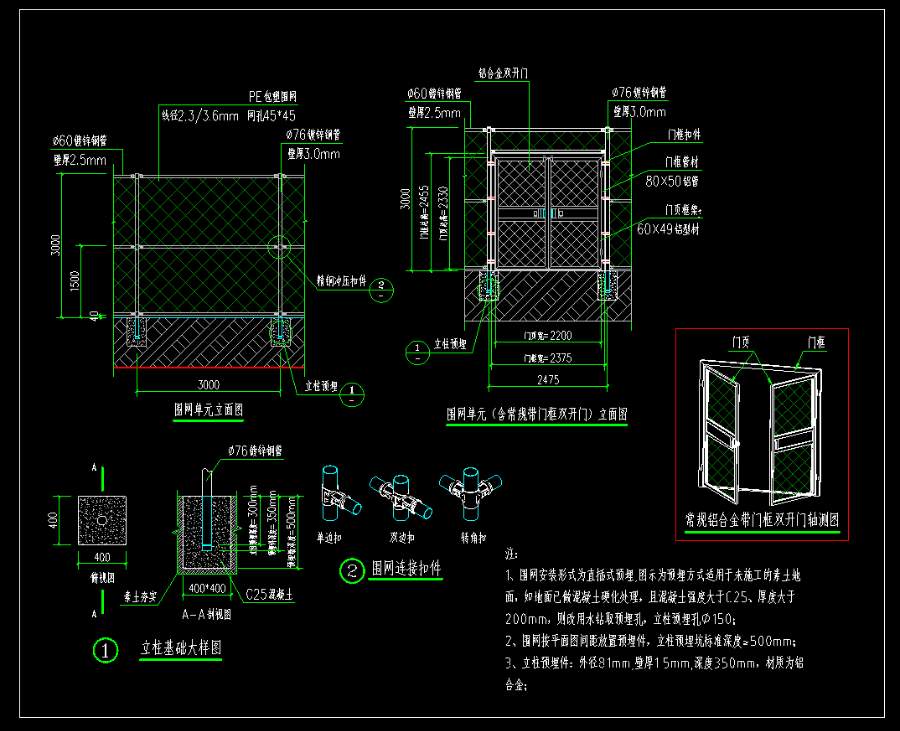

1、設計內容：圍網設置UHS-1007精鋼沖壓扣件拼裝圍網，圍網立柱間距如圖所示。

2、圍網結構：‘日’字型框架，橫桿及立柱采用扣件拼裝，304螺栓固定；扁鋁壓網片，自攻螺釘固定。

3、材質參數：圍網立柱采用?76鍍鋅鋼管，壁厚3.0mm；橫桿采用?60鍍鋅鋼管，壁厚2.5mm；扣件采用精鋼沖壓扣件；網片采用PE包塑網片，內徑2.3mm，外徑3.6mm，網孔45*45mm；扁鋁采用20*4mm鋁合金壓條。立柱、橫桿均使用熱鍍鋅鋼結構型材，表面除油酸洗、磷化、聚酯粉末靜電噴涂，涂層＞40um。

4、其它：A、圍網安裝時，底部橫桿距地面40mm，圍網地面上總高度3000mm。B、PE包塑網片固定在球場內側方向。C、扁鋁壓網片時，橫桿處扁鋁應避免壓到扣件上，造成網片凸起。

5、轉角處均使用萬向扣件。

6、包塑圍網通過耐環境應力開裂≥200h檢測，產品無裂紋，提供第三方檢測中心出具的具有CMA、CNAS標志的檢測報告復印件。

7、包塑圍網通過低溫脆化溫度(-40°C)和熱變形溫度（0.45MPa）℃：≥70測試合格，提供第三方檢測中心出具的具有CMA、CNAS標志的檢測報告復印件。

8、包塑圍網、管材符合《GB/T14522-2008》標準，均通過耐紫外老化試驗≥168h，并達到灰卡等級5級，提供第三方檢測機構出具的具有CMA、CNAS標志的檢測報告復印件。

9、圍網安裝形式為直插式預埋,圖示為預埋方式適用于未施工的素土地面，如地面已做混凝土硬化處理，且混凝土強度大于C25、厚度大于200mm，則改用水鉆取預埋孔，立柱預埋孔?150。

10、圍網按平面圖間距放置預埋件，立柱預埋坑標準深度≥500mm。

11、立柱預埋件：外徑81mm,壁厚1.5mm,深度350mm，材質為鋁合金。
